WE-100B液晶数显式液压万能试验机
- 价格： WE-100B
- 型号： WE-100B
一、简介
WE-100B液晶数显式液压万能试验机主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测力仪表采用高清液晶显示屏，实验数据方便直观。

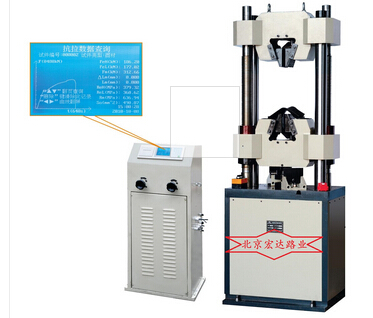

WE-100B外观示意图
二、 传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
三、 液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、送回油阀，进入油缸。测力仪表通过传感器采集分析数据，显示时时力值，试验员通过送油阀控制流量，实现试验力速率的快慢。
四、 测力系统
l 支持进行拉伸、压缩、剪切、弯曲等试验；
l 手动调整送回油阀，操作简洁灵活；
l 支持试验参数自定义；
l 电子测力，液晶显示试验力时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力；
l 查询试验结果灵活方便；
l 配有微型打印机。
五、测力仪表描述
（1）主界面
（2）试验\查询
六、安全保护装置
当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
当活塞升起达到上极限位置时，限位保护，油泵电机停机。
当横梁下降达到设定位置时，限位保护，减速机停机。
七、主要技术参数
|
最大试验力（kN） |
100 |
|
试验力测量范围 |
4%-100% |
|
试验力示值相对误差 |
＜ 示值的±1% |
|
最大拉伸试验空间（mm） |
680 |
|
压缩空间（mm） |
420 |
|
活塞行程(mm) |
150 |
|
立柱间距（mm） |
440 |
|
圆试样最大夹持范围（mm） |
Φ6-Φ26 |
|
扁试样最大夹持厚度（mm） |
0-30 |
|
扁试样最大夹持宽度（mm） |
75 |
|
压盘尺寸（mm） |
200*200 |
|
弯曲支点两点间最大距离（mm） |
300 |
|
弯曲支滚宽度（mm） |
140 |
|
夹紧方式 |
手动夹紧 |
|
主机外形尺寸（mm） |
750*600*2000 |
|
油源控制台尺寸（mm） |
500×750×1200 |
|
电机总功率（kW） |
2 |
|
总重量（kg） |
1800 |
八、出厂标准配置清单
|
试验机主机 |
两立柱、两丝杠、油缸下置式 |
1台 |
|
压力力传感器 |
中航电测 |
1只 |
|
测控油源 |
宏达路业专有技术 |
1台 |
|
电器控制系统 |
宏达路业专有技术 |
1套 |
|
圆试样拉伸辅具 |
Φ6-Φ13、Φ13-Φ26 |
各1套 |
|
扁试样拉伸辅具 |
0-15mm |
1套 |
|
压缩辅具 |
200*200 |
1套 |
|
弯曲辅具 |
支滚直径30mm |
1套(两件支座、一件弯头) |
|
说明书\合格证\装箱单 |
----------- |
1套 |
九、 技术情报和资料的保密
1. 本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2. 我方对用户提供的技术情报和资料亦应承担保密义务。
